VMware NSX-T DHCP Relay for AVS Workloads

Azure VMware Solution이 발전함에 따라 Azure Portal과의 통합이 더욱 강화되고 있습니다. 이는 "기존 방식"으로 작업을 수행할 수 없다는 것을 의미하지는 않지만, 일반적으로 더 간소화된 대안을 제공합니다. DHCP가 그 중 하나입니다.

Azure VMware Solution 사용자가 DHCP 서버를 통해 일부 또는 모든 vSphere 워크로드에 IP 주소를 제공하려는 경우, NSX-T가 DHCP 서버 역할을 하거나 DHCP 서버에 릴레이하도록 구성해야 합니다. AVS 위에 Horizon을 구축하는 사용자에게는 이 기능이 필수적입니다.

DHCP 서버(NSX-T가 아님)로 릴레이하는 것이 선택 사항인 경우, 해당 DHCP 서버가 위치할 수 있는 몇몇 장소는 온프레미스, Azure vNet 또는 프라이빗 클라우드입니다.

온프레미스:  클라우드 환경을 실행하기 위해 온프레미스 환경에 종속되기 때문에 권장하지 않습니다. 제 생각에는 하이브리드 환경이 존재하는 경우, 독립적으로 작동할 수 있도록 설계되어야 합니다.

Azure vNet:  DHCP 요청은 Azure vNet에서 전달되지 않습니다. 따라서 DHCP 요청이 프라이빗 클라우드에서 vNet에 도달하면 패브릭에서 트래픽이 삭제됩니다.  https://docs.microsoft.com/en-us/azure/virtual-network/virtual-networks-faq#what-protocols-can-i-use-within-vnets를 참조하세요.

프라이빗 클라우드:  권장하지 않는 위치(온프레미스)가 하나 있고, 이를 지원할 수 없는 위치(Azure vNet)가 하나 있습니다. 따라서 AVS 프라이빗 클라우드 워크로드를 위한 DHCP 서버의 권장 위치는 프라이빗 클라우드입니다.😊

DHCP 서버 위치를 어느 곳으로 선택하든 릴레이 설정 과정은 동일합니다. 하지만 환경 상태에 따라 구성 단계가 달라집니다.

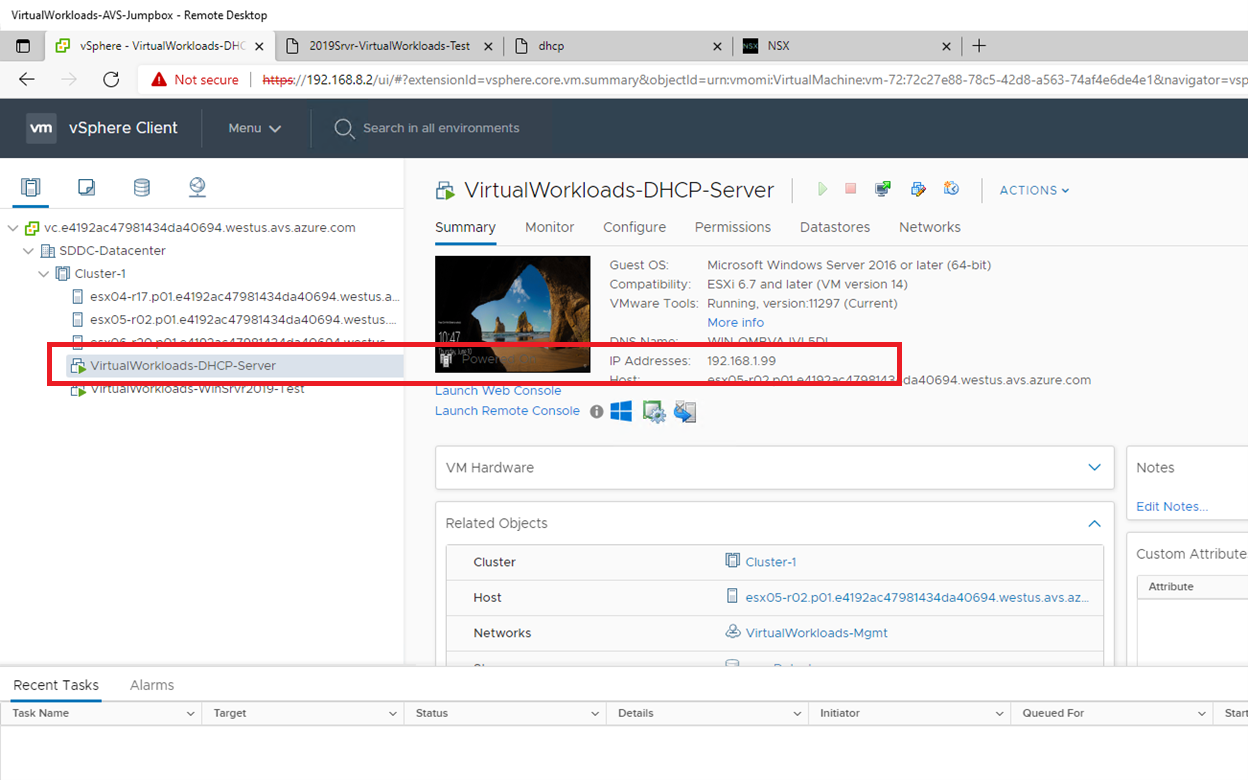

각 시나리오와 구성 단계를 살펴보기 전에, 전체적인 내용을 살펴보겠습니다. DHCP 서버의 IP 주소는  192.168.1.99 이며 VirtualWorkloads-Mgmt  세그먼트에 있습니다  .

아래에 두 가지 시나리오와 구성 단계가 간략하게 설명되어 있습니다. 시나리오 1은 새로운 세그먼트와 DHCP 릴레이를 생성하는 것이고, 시나리오 2는 세그먼트가 이미 있는 환경에 릴레이를 할당하는 것입니다.

시나리오 1

아직 DHCP 릴레이가 필요한 세그먼트가 생성되지 않았으므로 이제 세그먼트를 생성합니다.

먼저 , DHCP 릴레이를 생성합니다.

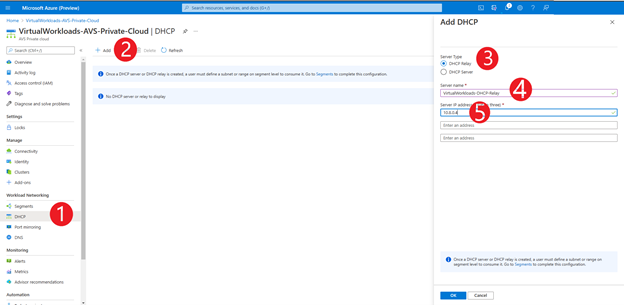

1. Azure Portal에서 DHCP를 선택하세요
2. 추가를 눌러 DHCP 릴레이를 추가하세요.
3. DHCP 릴레이 선택
4. DHCP-Relay의 친근한 이름을 입력하세요.
5. DHCP 서버의 IP를 입력한 다음 확인을 누릅니다.

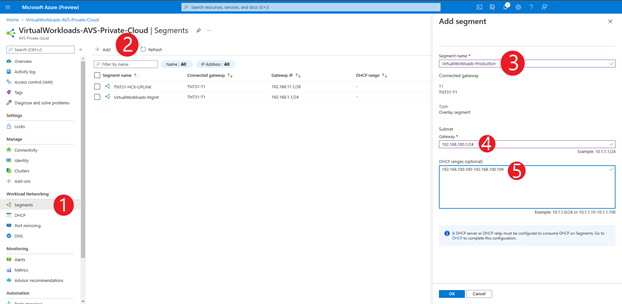

둘째 , 세그먼트를 만듭니다. Azure Portal에서 세그먼트를 선택합니다.

1. 세그먼트 선택
2. 추가를 눌러 세그먼트를 추가하세요.
3. 세그먼트의 이름을 입력하세요(친숙한 이름).
4. 세그먼트의 게이트웨이 IP 주소를 입력하세요.
5. DHCP 범위를 정의하세요.
   이 부분은 약간 헷갈립니다. DHCP 범위가 DHCP 서버에 있지만, Azure Portal에서 자동으로 구성해 주는 NSX-T의 세그먼트에는 범위가 구성되어 있어야 합니다. 제가 가정하는 것은 세그먼트 구성에 범위가 없으면 세그먼트가 DHCP 릴레이를 트리거하지 않는다는 것입니다. 참고로, DHCP 서버의 범위와 같을 필요는 없습니다.

AVS vCenter Server의 이 세그먼트에 VM이 추가되면 해당 IP는 이전 단계에서 정의한 DHCP 서버에서 가져옵니다.

시나리오 2

DHCP 릴레이가 필요한 세그먼트는 이미 생성되었으며, 생성 시점에는 DHCP 릴레이에 대해 구성된 세그먼트가 없습니다.

먼저 , DHCP 릴레이를 생성합니다.

1. Azure Portal에서 DHCP를 선택하세요
2. 추가를 눌러 DHCP 릴레이를 추가하세요.
3. DHCP 릴레이 선택
4. DHCP-Relay의 친근한 이름을 입력하세요.
5. DHCP 서버의 IP를 입력한 다음 확인을 누릅니다.

둘째 , NSX-T Manager에서 세그먼트에 DHCP 범위를 할당합니다.

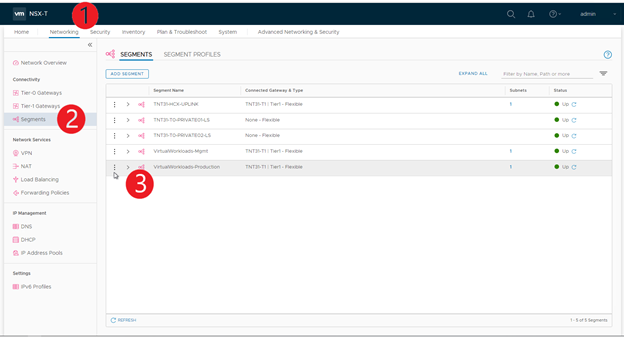

1. NSX-T Manager에 로그인하고 네트워킹을 선택합니다.
2. 세그먼트 선택
3. 생략 부호를 선택하고 편집 옵션을 선택하세요.

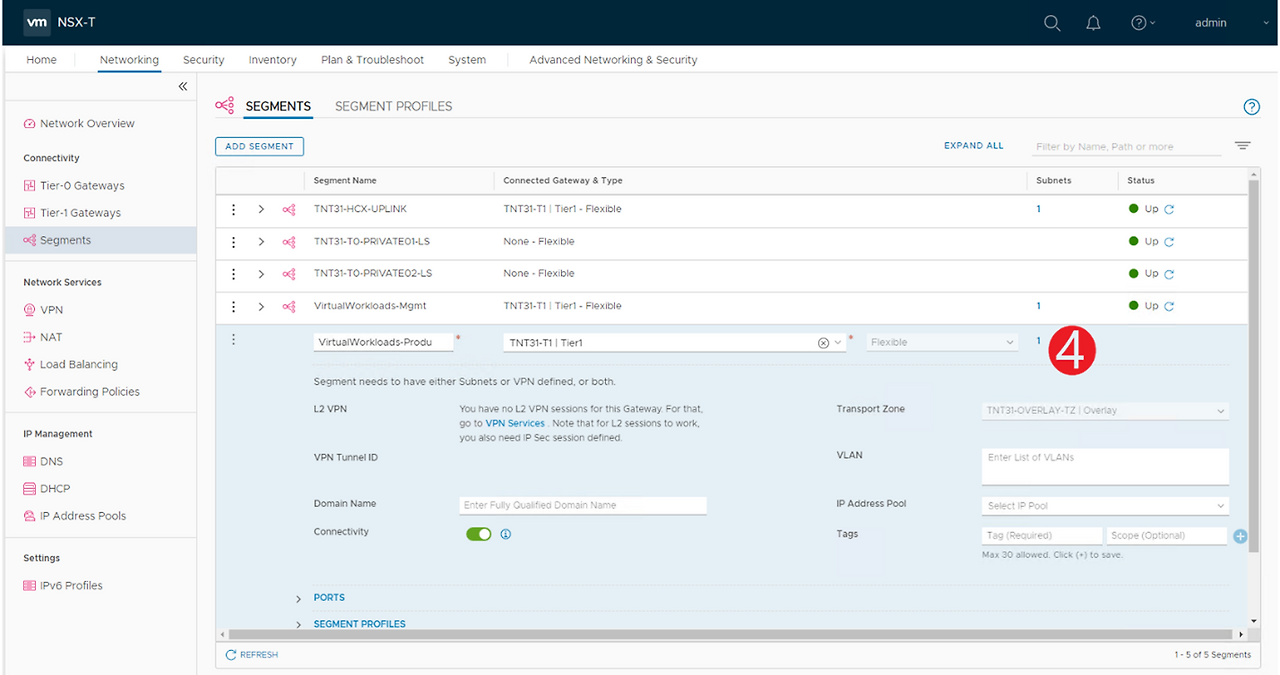

4. 서브넷을 선택하세요.
5. 생략 부호를 선택하고 편집 옵션을 선택하세요.

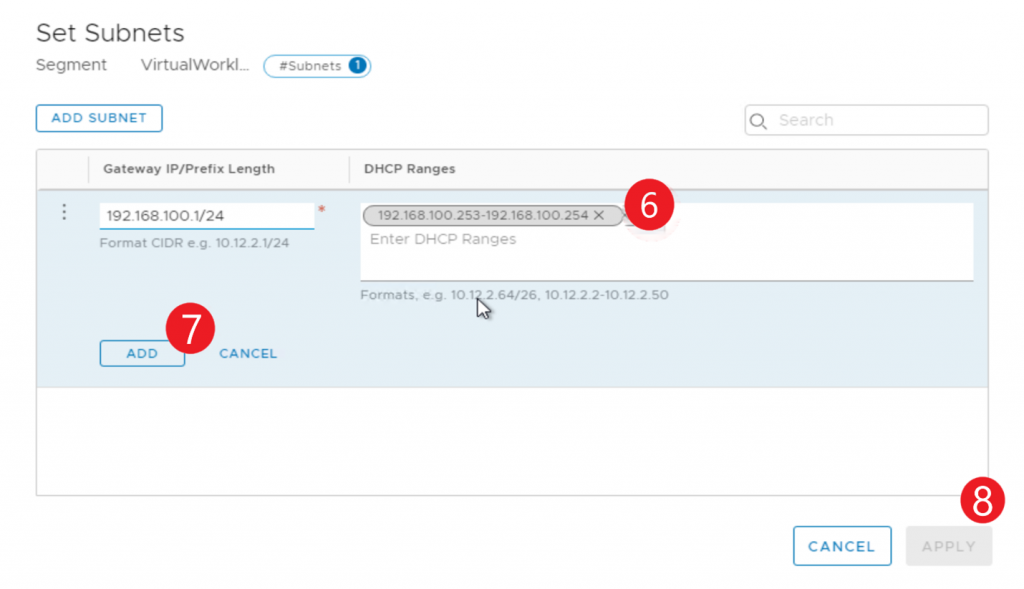

6. DHCP 범위를 정의하세요.
   이 부분은 약간 헷갈립니다. DHCP 범위가 DHCP 서버에 있지만, Azure Portal에서 자동으로 구성해 주는 NSX-T의 세그먼트에는 범위가 구성되어 있어야 합니다. 제가 가정하는 것은 세그먼트 구성에 범위가 없으면 세그먼트가 DHCP 릴레이를 트리거하지 않는다는 것입니다. 참고로, DHCP 서버의 범위와 같을 필요는 없습니다.
7. 추가를 누르세요
8. 적용을 누르세요

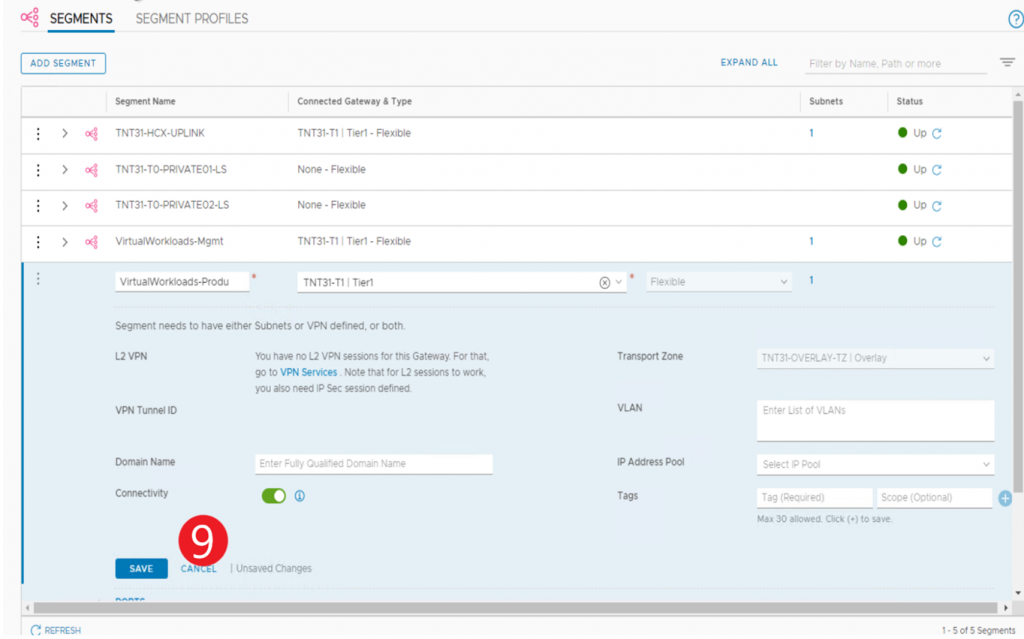

9. 저장을 누르세요
