이 블로그에서는 Traffic Manager와 Application Gateway를 사용하여 단일 FQDN이지만 다른 포트를 사용하여 여러 SAP 애플리케이션에 액세스하는 방법을 보여드리겠습니다. 이는 프록시 역할을 하는 웹 디스패처 뒤에 여러 SAP 서버가 있는 SAP 고객에게 일반적인 시나리오입니다. Traffic Manager와 Application Gateway를 사용하면 SAP 애플리케이션에 대한 고가용성, 부하 분산 및 URL 라우팅을 달성할 수 있습니다. 또한 다른 포트에서 다른 SAP 애플리케이션에 액세스하는 데 동일한 FQDN을 사용하여 최종 사용자 경험을 간소화할 수 있습니다. 또한 재해나 DR Drill이 발생하는 경우 수동 개입 없이 사용자가 DR 지역으로 원활하게 리디렉션되어야 합니다.

이 시나리오를 설명하기 위해 Windows Server 2019와 IIS를 실행하는 Azure VM을 백엔드 서버로 사용하겠습니다(웹 디스패처라고 가정).한 VM은 포트 8443에서 S4 애플리케이션을 호스팅하고 동일한 VM은 포트 4443에서 EWM 애플리케이션을 호스팅합니다.두 웹사이트 모두 DNS에 등록된 동일한 호스트 이름 webdisp.azurequreshi.com에서 접속할 수 있습니다.또한 각 지역에 하나씩 두 개의 Application Gateway를 사용합니다.마지막으로 Traffic Manager 프로필을 사용하여 우선 순위 라우팅 방법에 따라 두 Application Gateway에 트래픽을 분산합니다.따라서 요청은 DC에만 도달합니다.DR Application Gateway에 대한 요청은 DC Application Gateway 상태 프로브가 다운된 후에만 전송됩니다.

따라서 이 시나리오에서 최종 사용자는 s4.azurequreshi.com:8443 또는 ewm.azurequreshi.com:4443과 같은 개별 URL을 사용하여 앱을 열지 않습니다. webdisp.azurequreshi.com:8443을 사용하면 S4 앱이 열립니다. 마찬가지로 webdisp.azurequreshi.com:4443을 사용하면 EWM 앱이 열립니다.

이 글에서는 위의 시나리오를 달성하는 데 도움이 되는 트래픽 관리자와 애플리케이션 게이트웨이의 설정을 공유하겠습니다. 저는 제 웹사이트를 호스팅한 더미 IIS 서버를 사용하고 있지만, 설정에서 이것을 SAP 웹 디스패처로 대체하고 애플리케이션 게이트웨이 뒤에 웹 디스패처를 호스팅할 수 있습니다.

다음 다이어그램은 아키텍처의 개요를 보여줍니다.

그럼, 웹사이트를 호스팅하는 실제 서버부터 시작해 봅시다. 아래는 IIS의 바인딩입니다. 이것은 단지 웹사이트의 데모 설정일 뿐입니다. 실제 SAP 앱은 다를 것입니다. 여기서의 의도는 s4.azurequreshi.com이라는 호스트 이름에서 4443에 호스팅된 웹사이트를 강조하는 것입니다.

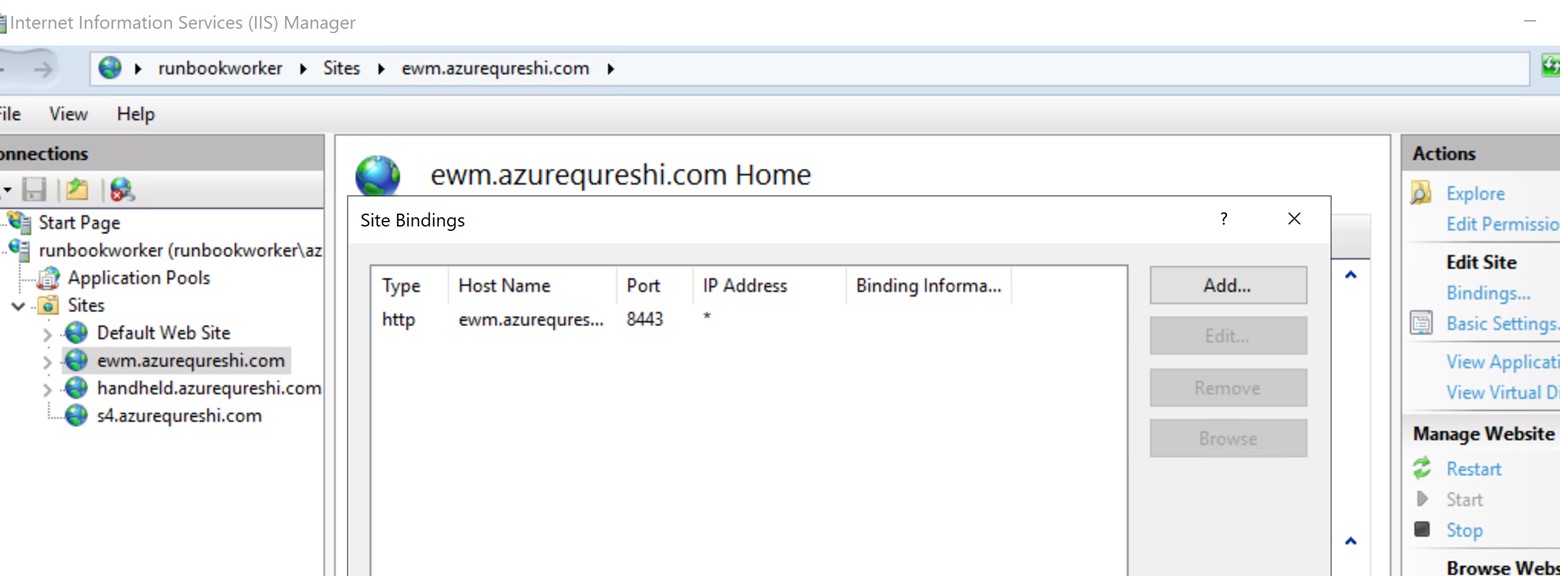

마찬가지로, 아래 스크린샷은 다른 웹사이트를 보여줍니다. 동일한 것을 별도의 웹서버에 호스팅할 수도 있습니다.

애플리케이션 게이트웨이 설정:

애플리케이션 게이트웨이의 프런트엔드 IP를 확인해 보겠습니다.

이제 리스너 설정을 살펴보겠습니다.

두 웹사이트를 위한 애플리케이션 게이트웨이의 간단한 멀티 사이트 리스너. 두 리스너의 차이점은 포트입니다. 8443과 4443.

이제 백엔드 설정

유일한 변경 사항은 백엔드에서 내 웹사이트가 s4.azurequreshi.com에 호스팅되기 때문에 호스트 이름만 webdisp.azurequreshi.com 대신 s4.azurequreshi.com으로 변환한다는 것입니다.

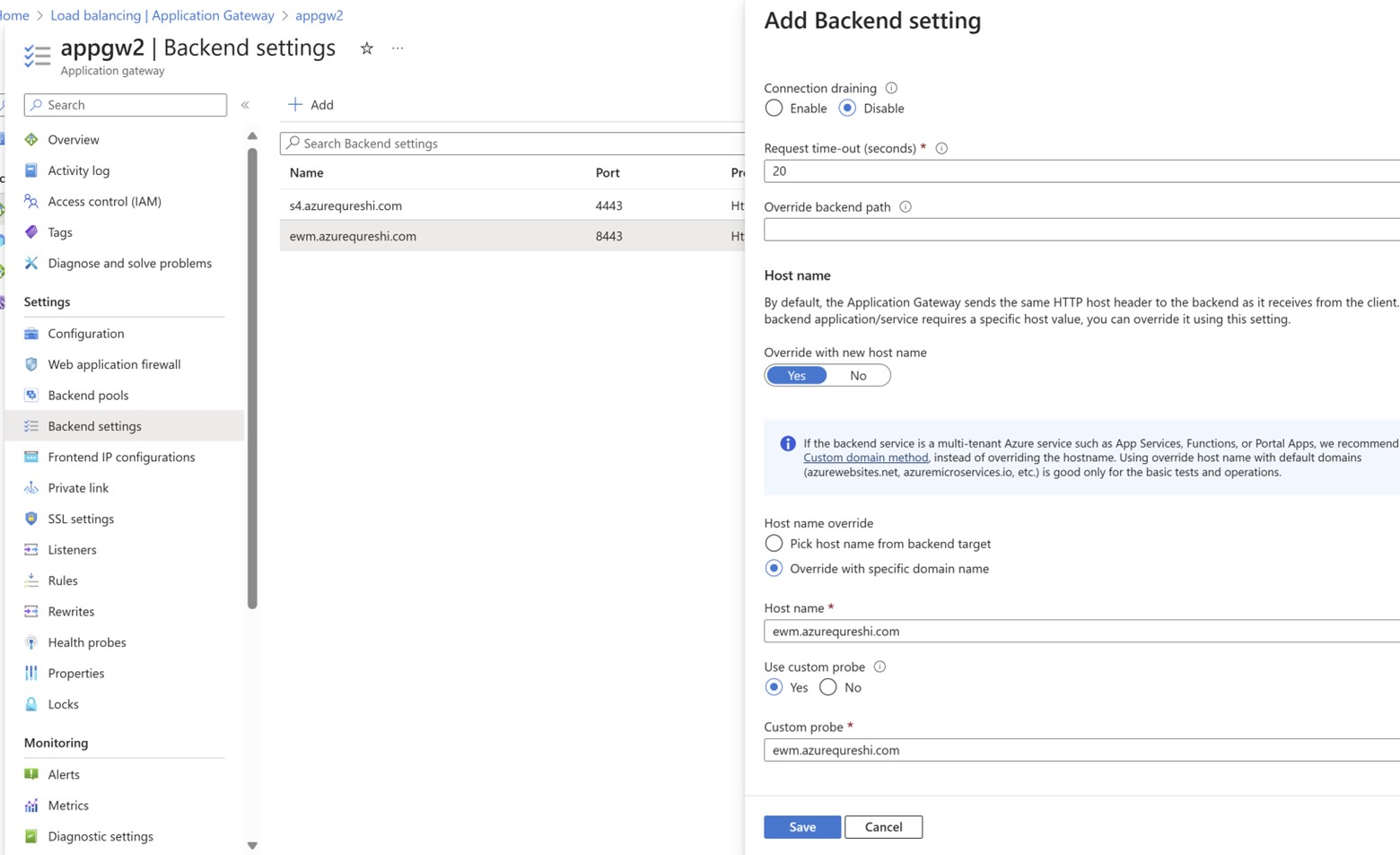

2번째 http 설정에서도 동일한 설정을 볼 수 있습니다.

건강 탐침은 이렇게 생겼습니다.

이제 규칙 구성입니다. 아주 간단한 기본 규칙은 조정하지 않습니다.

그리고 백엔드 설정.

지금까지는 단일 IP만 유지했지만, 두 개의 다른 웹사이트에 대해 두 개의 백엔드 풀을 가질 수 있습니다. 하나는 S4용이고 다른 하나는 EWM용입니다. 또한, 애플리케이션 게이트웨이에서 백엔드 풀을 해당 규칙과 연결할 수 있습니다.

여기까지 따라왔다면, 애플리케이션 게이트웨이 URL로 웹사이트를 열 수 있고, 데스크톱에서 호스트 이름을 입력하면 해당 웹사이트로 리디렉션됩니다. 테스트를 위해 호스트 이름 webdisp.azurequreshi.com을 애플리케이션 게이트웨이 IP로 지정합니다.

남인도의 애플리케이션 게이트웨이 설정과 웹사이트 구성을 복제해야 합니다. 웹 서버를 종료하거나 Azure Site Recovery를 통해 복제할 수 있습니다.

위의 설정이 완료되면 Traffic Manager 구성을 진행할 수 있습니다.

트래픽 관리자

이는 능동/수동 DR이므로 트래픽 관리자에서 우선순위 기반 라우팅을 구성해야 합니다.

교통 관리자의 건강 상태를 살펴보세요.

이 설정으로 트래픽 관리자는 트래픽을 DC(인도 중부)로만 보냅니다. 엔드포인트가 저하되면 트래픽 관리자가 클라이언트에 DR IP 주소를 제공합니다.

마지막 단계는 URL의 CNAME을 트래픽 관리자로 설정하는 것입니다. nslookup을 실행하면 다음을 찾을 수 있습니다.

결과

웹사이트가 열리는 방식은 다음과 같습니다. 이는 SAP S4와 EWM의 구체적인 스크린샷은 아니지만 이 앱 게이트웨이와 트래픽 관리자 설정은 동일합니다.

작업을 검토하고 이 블로그 게시물을 쓰는 데 영감을 준 요구 사항을 공유해 주신 Nishant Roy에게 감사드립니다.

즐거운 학습이 되세요!
