1. Application Gateway의 암호화
먼저 Application Gateway의 암호화에 대해 정리해 보았습니다.

Application Gateway Flow (https://learn.microsoft.com/ko-kr/training/modules/end-to-end-encryption-with-app-gateway/2-application-gateway-and-encryption)



Application Gateway는 전송 중 데이터 암호화를 위해 인증 기관에서 인증서를 구매하여 서버로 들어오고 나가는 메시지를 암호화할 수 있습니다. 이러한 암호화를 통해 전송 중인 메시지를 권한 없는 사용자가 가로채서 그 안에 있는 정보를 볼 수 없게 됩니다.
Application Gateway는 HTTP 트래픽 로드 밸런싱, WAF 방화벽 및 데이터의 SSL 암호화 지원과 같은 기능을 제공합니다. 또한 사용자와 Application Gateway 간의 트래픽, Application Server와 Application Gateway 간의 트래픽 암호화를 지원합니다.

기본적으로 SSL Termination 수행 시 사용자와 Application Gateway 간의 트래픽은 HTTPS로 암호화되고 Application Gateway와 Backend Server 간의 트래픽은 HTTP로 통신이 이루어집니다.
만일, Application Gateway에서 Backend Server로 가는 트래픽 역시 HTTPS로 암호화하여 구성하고 싶을 경우 Application Gateway에서 지원하는 End-to-End TLS 암호화를 구성하면 됩니다. End-to-End TLS Encryption 설명

(https://learn.microsoft.com/en-us/azure/application-gateway/ssl-overview#end-to-end-tls-encryption)




Application Gateway에서 SSL Termination을 수행할 경우 서버에 인증서를 설치하고 SSL을 구성할 필요가 없어집니다.


2. Application Gateway를 통한 트래픽 암호화 로직
Application Gateway를 통한 트래픽이 암호화 되는 방식에 대해 좀 더 알아보겠습니다.
Application Gateway 구성 요소

 (https://learn.microsoft.com/ko-kr/training/modules/end-to-end-encryption-with-app-gateway/2-application-gateway-and-encryption)



트래픽은 Frontend의 포트를 통해 들어오고 수신기를 거쳐 규칙에 맞게 수신 요청을 Backend Pool에 전달합니다.
수신기 (Listener)

특정 호스트, 특정 IP 주소의 특정 포트를 수신 대기하도록 설정된 리소스로 SSL 인증서를 사용하여 Application Gateway로 들어오는 트래픽을 암호 해독 할 수 있습니다.
수신기가 지원하는 포트 (여러 포트 open 가능)는 다음과 같습니다.

3. Application Gateway의 TLS Termination
그렇다면 TLS Termination 구성의 장점은 무엇일까요?
(https://learn.microsoft.com/ko-kr/azure/application-gateway/ssl-overview#tls-termination에 대해서 읽어보시는 것을 권장 드립니다.)

●TLS 암호 해독 시 성능에 가장 부하를 주는 것은 초기 Handshake이기 때문에 Application Gateway에서 TLS Termination을 수행할 경우, Client의 모든 요청에 대해 캐시된 값을 사용할 수 있습니다. cf) Backend Server에서 TLS Termination 수행할 경우, Client의 요청이 다른 Server로 갈 때마다 Client가 다시 인증을 해야 하는 번거로움이 발생합니다.
● SSL/TLS 통신 시 CPU 사용률이 높으며 SSL/TLS 통신 시 사용하는 키의 크기가 커짐에 따라 이 사용률은 더 증가하고 있습니다. 그렇기 때문에 Backend Server에서 이 작업을 하지 않을 경우 Server는 데이터를 가장 효율적으로 전달할 수 있는 방식에 대해서만 집중할 수 있게 됩니다.
● Application Gateway가 트래픽의 암호를 해독할 때 헤더, URI 등에 액세스 할 수 있기 때문에 이를 활용하여 요청을 지능적으로 라우팅할 수 있습니다.
● Application Gateway에만 Certificate를 설치하면 되기 때문에 시간과 비용을 절약할 수 있습니다.


이를 통해 Application Gateway는 들어오는 트래픽을 해독하고 Client에 대한 response 트래픽을 암호화할 수 있습니다.

3.1 Backend Server TLS 암호화
※ 이번 포스팅에서는 이 부분에 대한 테스트를 다루고 있지는 않습니다.

●  Backend Server로 전달되는 트래픽을 암호화하여 보내고자 할 경우 Application Gateway의 End-to-End TLS 암호화 기능을 사용하면 됩니다.
●  End-to-End TLS는 백 엔드 설정에서 백 엔드 프로토콜을 HTTPS로 변경하여 사용 가능합니다.


4. Application Gateway의 TLS Termination 구성
4.1 SSL Certificate 만들기
4.1.1 회원 가입


●  SSL Certificate를 무료로 발급할 수 있는 사이트(ex. https://www.sslforfree.com/) 접속한 후 회원 가입을 진행합니다.

Certificate 관련 메일이 수신되기 때문에 사용하는 메일을 이용해야 합니다.

4.1.2 Certificate 생성
[New Certificate] 클릭

Certificate를 발급 받고자 하는 도메인을 입력합니다.

[90-Day Certificate]를 선택합니다.


4.1.3 도메인 인증

실제로 도메인을 소유하고 있는지 여부를 확인하기 위한 단계로 제공하는 3가지 방법 (Email Verification, DNS(CNAME), HTTP File Upload) 중 가능한 방법으로 인증하면 됩니다.
※ 본 테스트에서는 DNS(CNAME)을 사용하였습니다.



Name, Point To, TTL을 각각 복사하여 DNS Provider에 CNAME Record를 추가합니다.

가비아에서 구매한 도메인에 대해 Azure DNS의 Name Server를 사용하도록 설정해 두었기 때문에 Azure Portal에 접속하여 해당 DNS Zone에 Record를 등록해야 합니다.




4.1.4 Certificate Download

[Download Certificate (.zip)] 버튼을 클릭합니다.

zip 파일을 압축 해제 합니다.



4.1.5 SSL Certificate 포맷 변환 (.crt → .pfx)

Win64 OpenSSL Command Prompt 실행한 후 다운로드 받은 폴더로 Directory를 변경합니다.

pfx 파일로 변환하기 위해 하기와 같은 명령어를 입력합니다.

pkcs12 -export -out hyein-certificate.pfx -inkey private.key -in certificate.crt -certfile ca_bundle.crt

상기 명령어 실행 시 “Enter Export Password” 문구가 출력되면 Certificate의 암호로 사용할 password를 입력합니다.


변환된 Certificate를 확인합니다.


4.2 Application Gateway에 Certificate 업로드
4.2.1 수신기 생성 및 Certificate 업로드

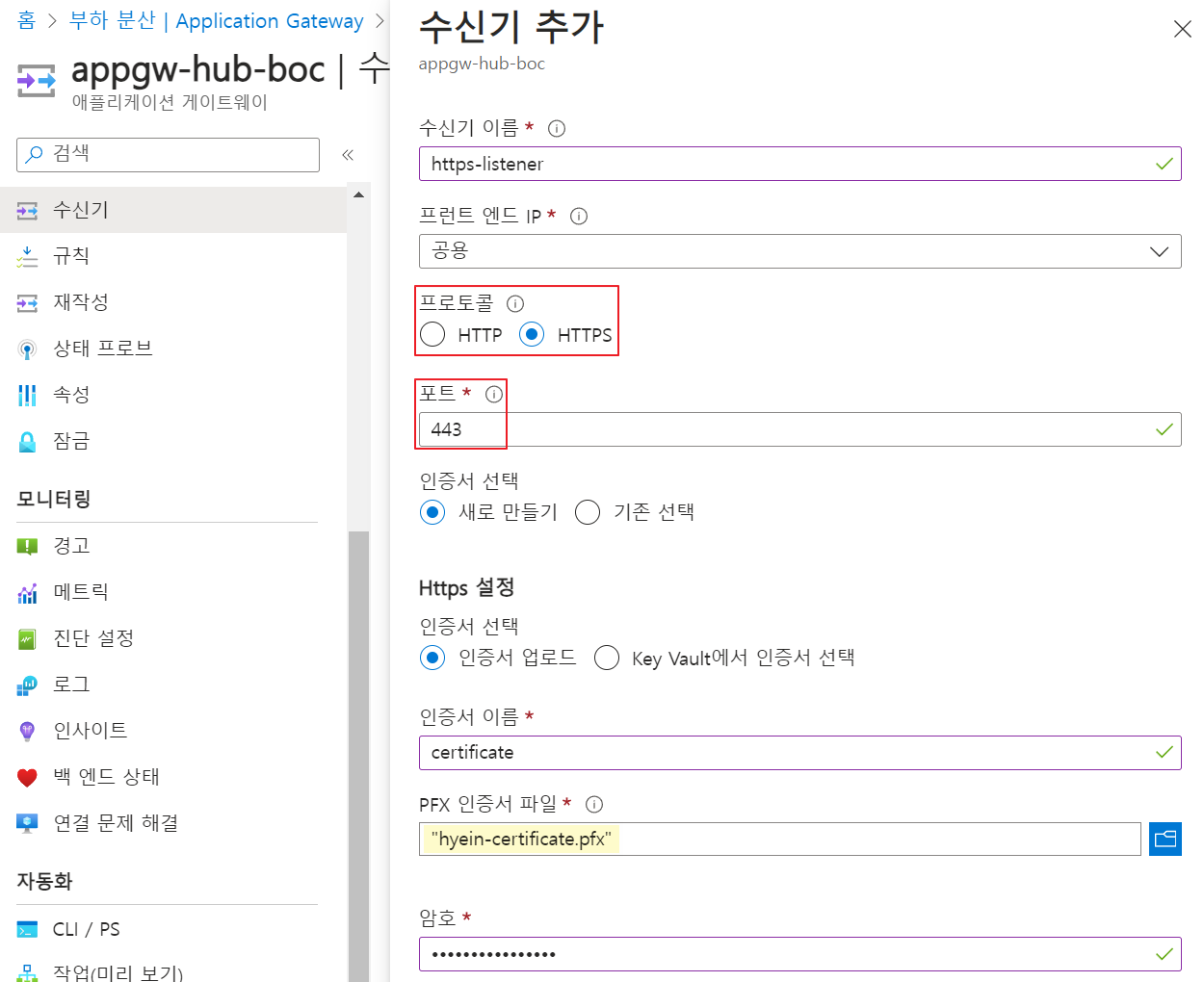

프로토콜 : HTTPS
포트 : 443 # 기존에 수신기가 이미 존재할 경우, 그 수신기와 겹치지 않는 포트 기입 필요
PFX 인증서 파일 : # pfx 파일로 변환한 Certificate 업로드
암호 : # pfx 형식의 Certificate 생성 시 입력한 암호 입력


4.2.2 규칙 생성

[수신기] 선택

[백 엔드 대상] 선택


4.3 HTTPS를 사용하여 Application 접근

https://hyein.<domain name>을 입력하면 아래와 같이 정상적으로 Application에 접근이 가능한 것을 확인할 수 있습니다.

하기와 같이 주소창 옆  [사이트 정보 보기] 버튼을 클릭한 후 "이 연결은 안전합니다."라는 항목을 클릭할 시, 아래와 같이 인증서와 관련된 정보를 확인할 수 있습니다.
